Alimentez votre SPV par l'USB

Article original de Jcinfo

Bon avant toute chose, cette intervention est donnée uniquement à titre informel.
Il faut savoir que toute modification de votre support ou même la simple ouverture de celui ci vous fera perdre sa garantie.

Smartphone France ne saurait être responsable pour tout problème que cette modification pourrait entraîner.
Impératif, le support USB ne doit pas être connecté à votre PC durant la modification.

Pour ouvrir le support il fait décoller le pied en caoutchouc qui est le plus grand sous le support.
Il faut décoller l’étiquette pour voir la petite vis 1 qui est sous cette dernière et la retirée.
Apres il faut pousser les deux clips en plastique 2.

On peut voir le connecteur avec le fil rouge et noir qui vient de l’alimentation extérieure.
Sur le circuit imprimé la broche du câble USB est visible aussi.
Pour la liaison je vous conseille de prendre un fil de nappe IDE de PC, relativement fin pour faire ce type de modification.

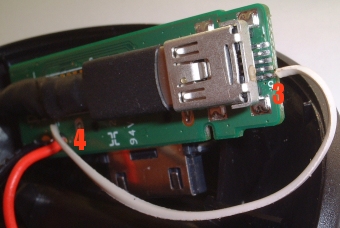

Souder le premier coté de ce fil sur la broche USB dans le support 3.
Attention, la patte de l’USB ne fait pas plus de 0.7 mm il faut donc avoir un fer a souder adapté
pour ne pas faire de court-circuit entre les broches du connecteur.

L’extrémité du fil doit être soudé sur le fil rouge en provenance du connecteur extérieur 4.
Voila ceci étant terminé on peut remonter le support.

Maintenant que le support alimente le SPV, il ne faut JAMAIS utiliser le transformateur en simultané.
avec le support branché sur le PC ce qui risquerait de détruire votre port USB, voir le SPV lui même !!!

Vous pouvez aussi débrancher le fil qui part du connecteur jack et le
placer sur le connecteur USB, avec ça la prise jack ne marche plus ce qui revient a
connecter les points 3 et 4.

Et voilà ! ;)

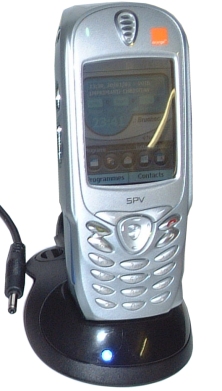

Maintenant plus besoin du transformateur, le support est autonome.

Voila la méthode qui grâce à un simple fil et 10 minutes environ vous permet d'avoir un support qui alimente votre mobile.

Modification testée avec succès sur 2 PC équipés de 'Chipset' Intel et Via.

Jcinfo
